磁粉探傷交流磁化、退磁交替過程的磁滯回線效應分析
首先需要了解什么是磁滯回線？
磁滯回線指描述磁滯現象的閉合磁化曲線，如下圖1所示：

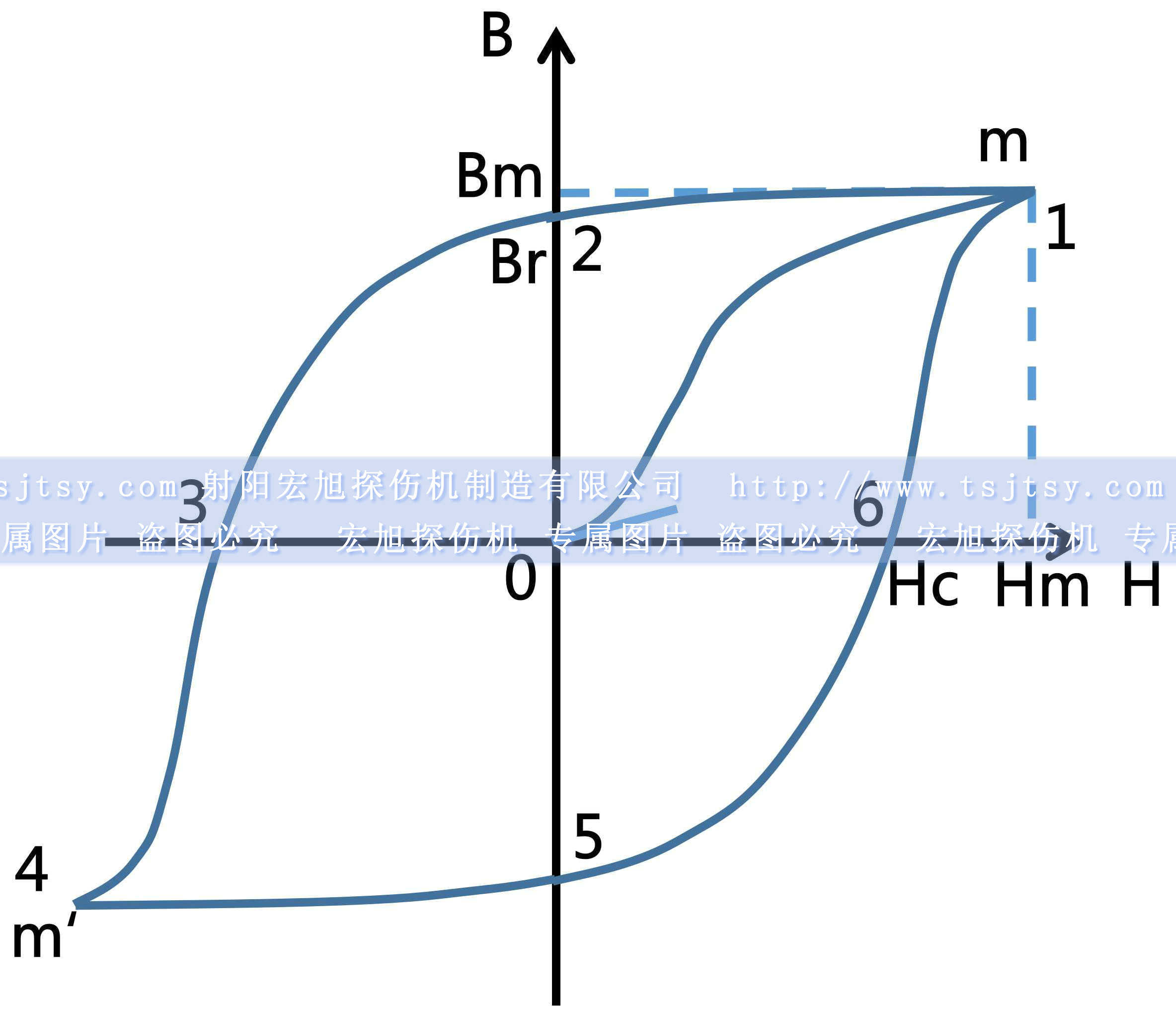

圖1 磁滯回線
0-1曲線：
鐵磁性材料在外加磁場強度的作用下由0點磁化到1點，到達1點后磁感應強度B不再隨著外加磁場強度H的增加而增加，而是保持在Bm值，此時的0-1曲線叫初始磁化曲線。此時1點被稱為飽和點m，其鐵磁性材料內部對應的磁疇全部轉向與外加磁場方向一致；
1-2曲線：
逐漸減小磁場強度H至零值后，磁感應強度B不沿0-1曲線下降，而是沿著1-2曲線下降，直至2點停止，此時磁感應強度B值不再是初始值零，而是剩余部分磁感應強度Br（簡稱剩磁），這種磁感應強度B變化滯后于磁場強度H變化的現象被稱為磁滯現象。磁滯現象反應了磁化過程的不可逆性；
2-3曲線：
為了使剩磁Br歸于零值，需要外加一個反向磁場強度-H，隨著外加反向磁場強度-H的逐漸增加-Hc（被稱為矯頑力）值，出現2-3曲線，反向磁感應強度-B由Br值逐漸歸于零值，剩磁消失，鐵磁性材料不顯示磁性；
3-4曲線：
如果繼續增加反向磁場強度-H至超過-Hc，會出現反向磁感應強度-B隨著-H的增加而逐漸的增加至-Hm值，至后磁感應強度-B不再隨著外加反向磁場強度-H的增加而增加，而是保持在-Bm值，形成3-4曲線，此時的磁感應強度與初始磁化曲線的磁感應強度方向相反，其最大飽和點m’與0-1曲線中的最大飽和點m大小相等，方向相反；
4-5曲線：
逐漸減小反向磁場強度-H至零值后，反向磁感應強度-B不是沿著3-4曲線下降，而是沿著4-5曲線下降，直至5點停止，5點對應反向剩磁-Br，同樣是出現反向磁滯現象，且為不可逆性；
5-6曲線：
要想使鐵磁性材料的反向剩磁消失，只有加上正向磁場強度H，隨著正向磁場強度逐漸增加至Hc，反向剩磁-Br逐漸減小為零值，此走勢形成5-6曲線；
6-1曲線：
如果繼續增加正向磁場強度H至超過，會出現正向磁感應強度B隨著H的增加而逐漸回歸至飽和點，此走勢為6-1曲線。
以上由0-1構成磁化過程，1-2-3-4-5-6-1構成的曲線走勢圖被稱為磁滯回線，且只有交流電才能出現正反方向交替的磁場強度，才能形成磁滯回線效應，我們利用0點磁化點的切線形成的角度來表示該材料磁化的難易程度，若角度越大，其越容易磁化；若角度越小，其越難以磁化。
對于不同的磁性材料，其對應額磁滯回線效應也是不同的，下面就簡單的對比一下軟磁性材料、硬磁性材料、距磁性材料各自的相同和不同之處：
（1）軟磁性材料
軟磁性材料指的是磁滯回線狹長，具有高磁導率μ、低矯頑力Hc＜100A/m、低磁阻、較低剩磁Br的鐵磁性材料。其特點是容易被磁化，也容易被退磁。例如純鐵、低碳鋼、軟磁鐵氧體。

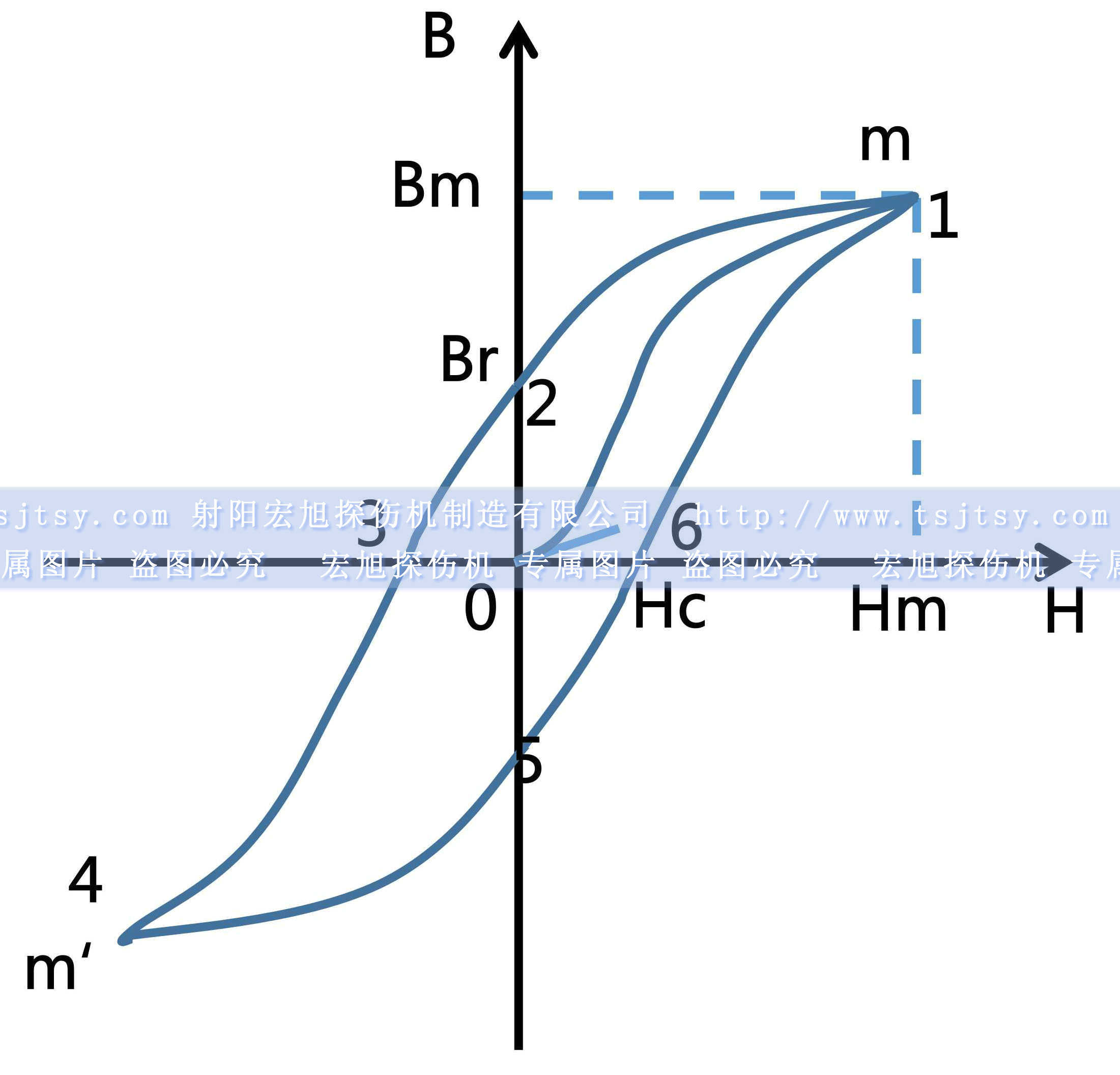

圖2 軟磁性材料磁滯回線
（2）硬磁性材料
硬磁性材料指的是是磁滯回線肥長，具有低導磁率μ、高矯頑力Hc≥100A/m、高磁阻、高剩磁Br的鐵磁性材料。其特點是難以被磁化，也難以被退磁。例如鋁鎳鈷、稀土鈷、硬磁鐵氧體。

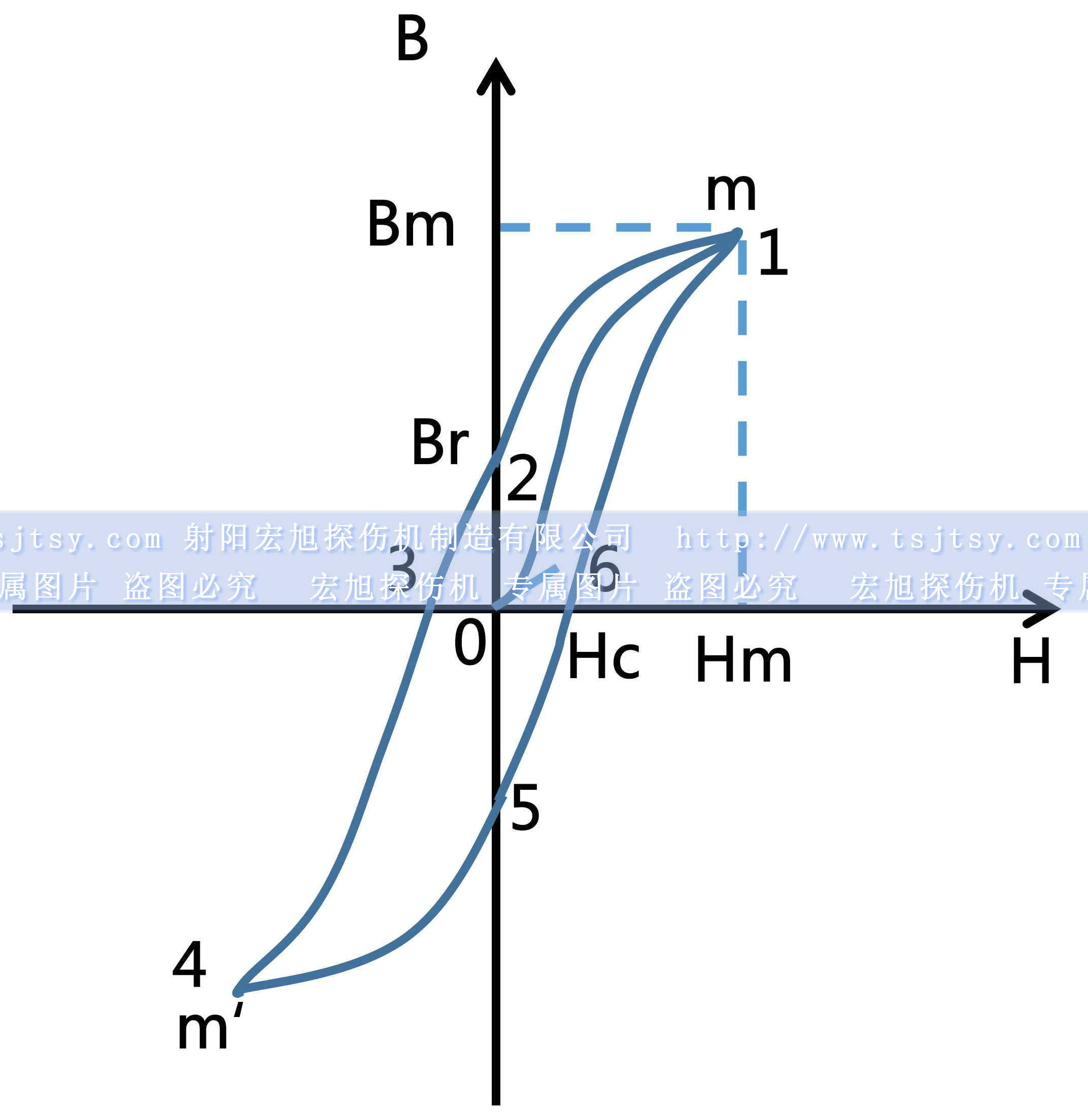

圖3 硬磁性材料磁滯回線
（3）距磁性材料
距磁性材料是硬磁性材料的一種特例。其特點是，初始磁化時較容易被磁化；一經退磁，就表現出較高的剩磁Br，其值非常接近磁感應強度的最大值Bm；再次磁化，就表現出較高的矯頑力Hc，其值非常接近飽和點Hm。距磁性材料常被用在現代電機中，計算機的存儲芯片中。
圖4 距磁性材料磁滯回線
磁粉探傷機、磁粉探傷儀、退磁機就是依據以上原則，根據所測得不同的材料，調節不同的磁化退磁電流，從而達到充磁、退磁的效果。
