一、簡介：
HCDG-5000型微機控制閉路磁軛探傷機由于其產品結構比較大，并且支架較高，周邊配件較多，所以其發貨時需要拆卸發貨。那么采購廠家在收到貨時怎么組裝呢？
二、安裝：
首先需要參照HCDG-5000型微機控制閉路磁軛探傷機產品示意圖和產品實拍圖，按照如下步驟組裝：

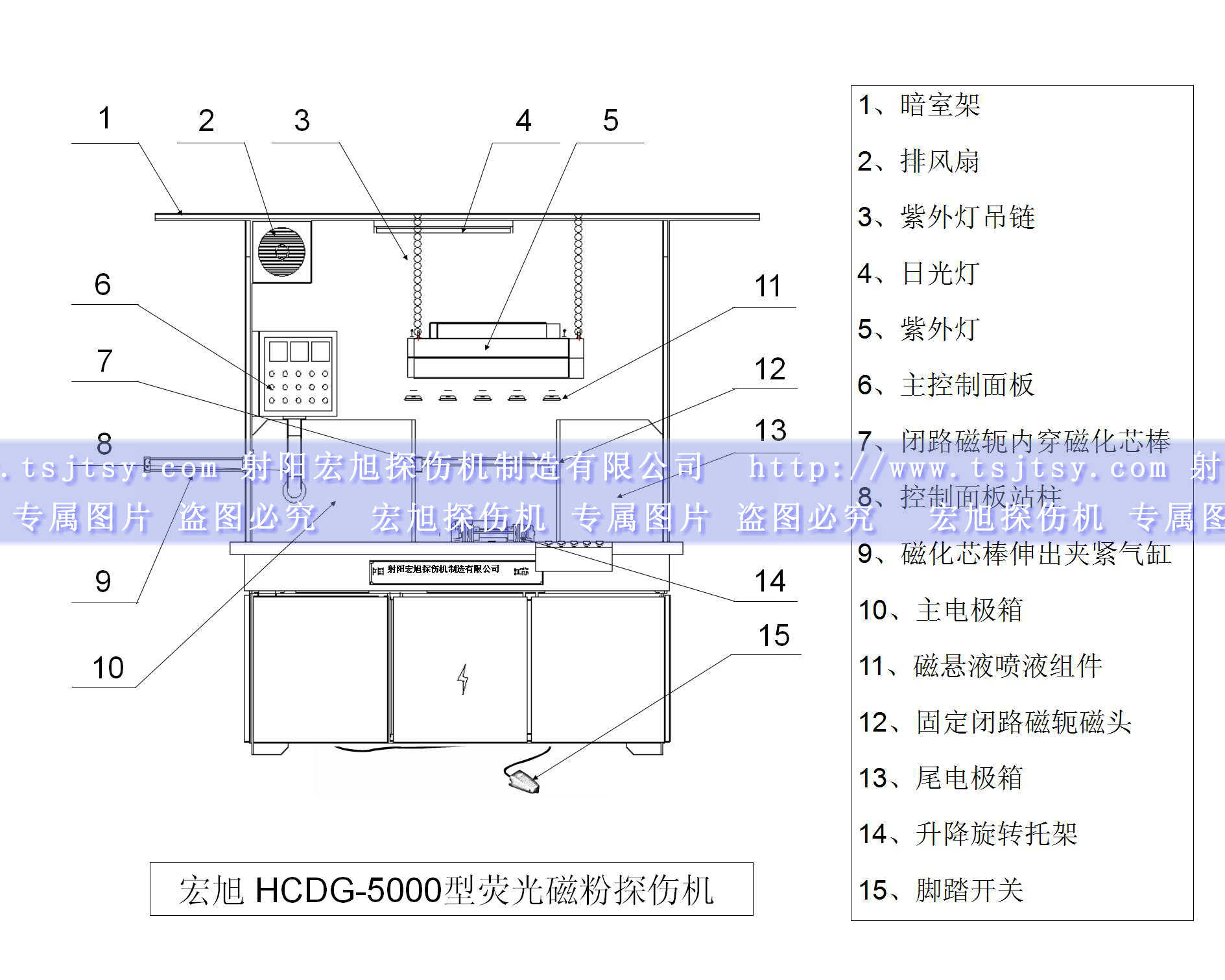

1、產品示意圖：
注明：
①暗室布未在圖上標示，請在HCDG-5000型微機控制閉路磁軛探傷機組裝好之后，用暗室布將整機罩起來，可得到熒光觀察的最佳觀察環境。磁化位配左右滑動開合布簾。
②配裝手動噴槍可手動噴灑磁懸液。
③配裝有氣動噴槍，用于對HCDG-5000型微機控制閉路磁軛探傷機的氣噴清掃。
2、產品實拍圖：
3、安裝步驟：
第一步：拆開所有的包裝物，將產品及配件依次排開放置。
第二步：將4支暗室站柱依次插入相應位置，保證高度一致。
第三步：再將磁懸液噴淋裝置固定于HCDG-5000型微機控制閉路磁軛探傷機后方站柱之間，注意不能講噴淋裝置的導液管拉斷。
第四步：將暗室頂插入于已裝好的4支暗室站柱上口，需要兩人配合操作。
第五步：操作示意圖及實物圖，將日光燈、排風扇、紫外燈依次固定吊裝于暗室頂上。
第六步：罩上暗室布，需兩人配合操作。
第七步：將總電源電纜的三相線（不小于16平方銅芯電纜）接入機器控制柜中“空氣開關”的三相接口內，并將零線接好。再將電纜的另一頭接入380V電網配電板空氣開關上。
第八步：打開總電源開關，開啟機器控制柜中的空氣開關，開啟HCDG-5000型微機控制閉路磁軛探傷機左側外置的空氣開關，接通磁粉探傷機，查看電源指示燈亮，整機電源接通，確認HCDG-5000型微機控制閉路磁軛探傷機正常。
第九步：依次將外接0.4-0.8Mpa氣源（8公厘氣管）插入HCDG-5000型微機控制閉路磁軛探傷機床身后面的標示插座內，并將儲液箱上的水泵軟管與HCDG-5000型微機控制閉路磁軛探傷機相聯接。
第十步：將日光燈（五芯）、紫外燈（四芯）、腳踏開關（三芯）電纜上的航空插頭插入HCDG-5000型微機控制閉路磁軛探傷機床身左側下部的各標示插座內。
第十一步：將磁懸液通過HCDG-5000型微機控制閉路磁軛探傷機右側的磁懸液儲液箱配置好，用于磁粉檢測。
第十二步：調節升降旋轉托架的高度，以適應相應直徑的鐵磁性零件無損檢測。
