HCDG-5000型微機控制閉路磁軛探傷機的操作方法
一、簡介：
HCDG-5000型磁粉探傷機是射陽宏旭探傷機制造有限公司生產的HCDG系列的磁粉探傷機中的一種類型，主要是利用PLC微機控制磁粉探傷、周向采用閉路磁軛和縱向采用磁化線圈進行非接觸式環形件的表面缺陷檢測，具有防燒傷、防打火、防變形、操作簡單方便、可檢測大型、重型環形件等特點。

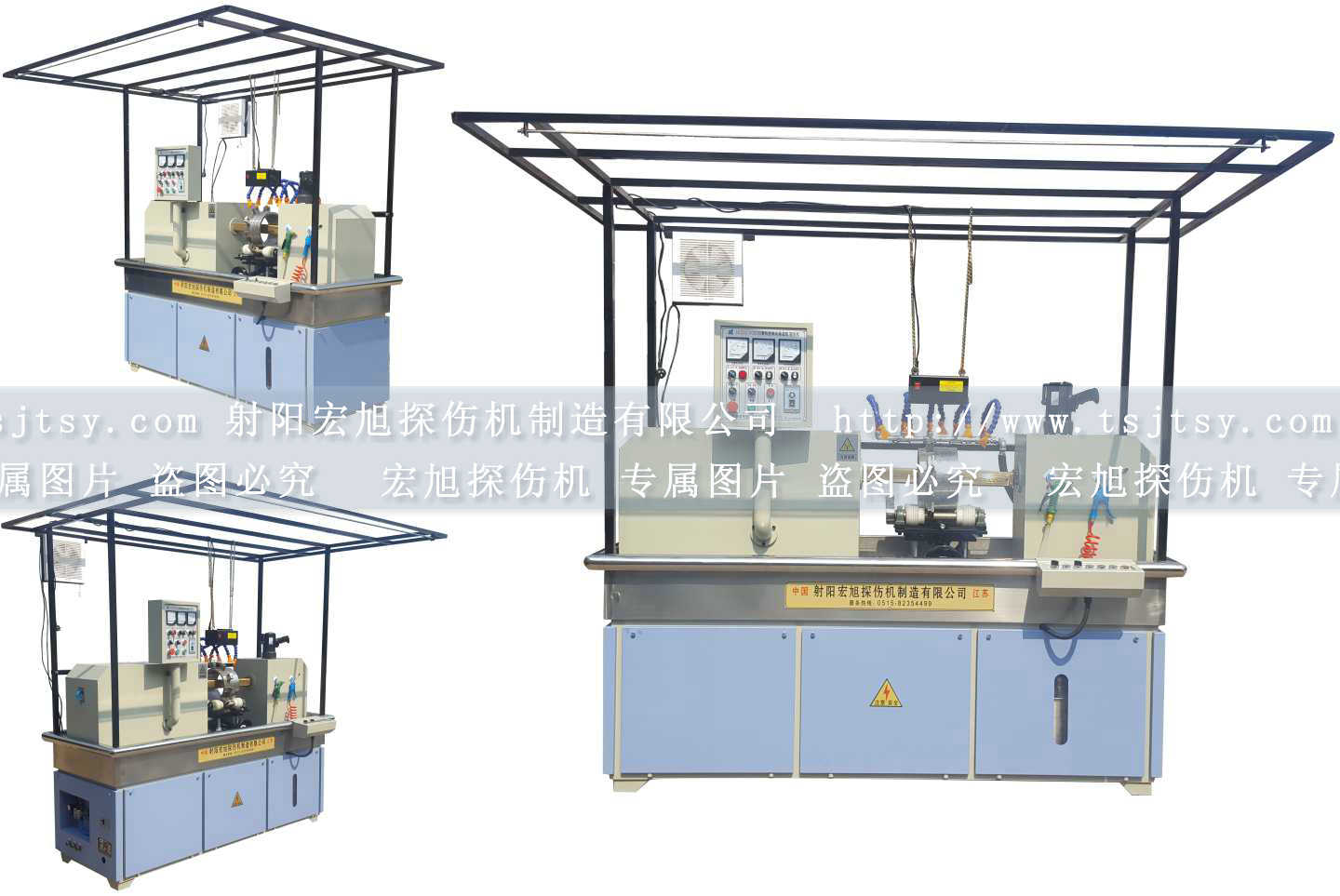

二、產品實物圖：
三、產品示意圖：
四、操作方法：
1、準備工作：
第一步：檢查設備外觀，檢查各輸液管和回液管有無松動、脫落、斷裂，如有異常必須及時處理。
第二步：打開電源柜門板，檢查內部元器件、印制板，接線端子等在運輸過程中有無受潮、松動，并檢查導線有無脫落，如有應及時排除。
第三步：將儲液箱里外清洗干凈，配置30升磁懸液通過過濾網加入儲液箱（亦可從磁化裝置上部加入），并定期補加。
第四步：將三相電源和氣源布置到探傷機附近擺放位置，并在設備附近設置合適的電源總開關和氣源開關（注意：壓縮空氣應先作干燥處理后才能送入設備）。
2、調試工作：
第一步：打開電源總開關，打開主控制面板上的鑰匙開關（電源開關），查看鑰匙開關旁的電源指示燈是否長亮，長亮則表示正常。
第二步：檢查穿棒夾緊、松開、噴灑磁懸液等動作是否正常運行。
第三步：然后放上待鐵磁性檢環形件，根據零件的直徑，上下調節托架的高度，直至鐵磁性環形件便于中心穿棒為止。
第四步：將主控制面板上的“自動/手動”旋鈕打到“手動”位置。
第五步：將周向調節旋鈕調至最小，周向磁化旋鈕打到通檔位，按下“磁化”按鈕注意觀察周向交流指示表數值，調節周向調節旋鈕至合適的數值（數值必須參照探傷機的磁化規范）。
第六步：將縱向調節旋鈕調至最小，縱向磁化旋鈕打到通檔位，按下“磁化”按鈕注意觀察縱向交流指示表數值，調節縱向調節旋鈕至合適的數值（數值必須參照探傷機的磁化規范）。
第七步：將A型30/100試片貼在被探試件表面，進行靈敏度試驗。點動“工作”按鈕旋轉工件，手持磁懸液噴槍，噴灑磁懸液，直至A型試片上缺陷形狀清晰顯示，若顯示不清晰則微調磁化電流值，直至顯示清晰，此時的磁化電流值即為最佳值。
3、正常工作：
第一步：放上待檢環形件后，只需將“自動/手動”旋鈕打到“自動”位置。
第二步：按下“磁化”按鈕或踩下腳踏開關，設備由PLC控制按照夾緊、旋轉、噴淋、磁化、暫停、二次磁化、松夾功能進行。
第三步：觀察員觀察磁化后的環形件表面缺陷存在情況，判斷工件合格與否，不合格則取下
第四步：若工件合格時，按下退磁，PLC自動夾緊、退磁、自動松夾，退磁后取下合格品，放置于合格品區。
第五步：放上下一個待檢環形件，循環操作。
五、其它：
1、HCDG-5000型微機控制閉路磁軛探傷機的工作原理，詳見http://www.jobart.com.cn/jishu/1107.html。
2、HCDG-5000型微機控制閉路磁軛探傷機的主控制面板詳細功能說明，詳見http://www.jobart.com.cn/jishu/1103.html。
3、HCDG-5000型微機控制閉路磁軛探傷機的產品說明，詳見http://www.jobart.com.cn/cftsjd/HCDG-5000blcetsj/。
4、HCDG-5000型微機控制閉路磁軛探傷機的安裝說明，詳見http://www.jobart.com.cn/jishu/1105.html。
5、HCDG-5000型微機控制閉路磁軛探傷機的輔助控制面板詳細功能說明，詳見http://www.jobart.com.cn/jishu/1104.html。
6、HCDG-5000型微機控制閉路磁軛探傷機的詳細功能說明，詳見http://www.jobart.com.cn/jishu/1106.html。
7、HCDG-5000型微機控制閉路磁軛探傷機的特點，詳見http://www.jobart.com.cn/jishu/1112.html。
8、HCDG-5000型微機控制閉路磁軛探傷機的磁懸液配置，參照磁懸液，詳見http://www.jobart.com.cn/jishu/647.html。
9、HCDG-5000型微機控制閉路磁軛磁粉探傷機的技術參數，詳見http://www.jobart.com.cn/jishu/1111.html。
10、HCDG-5000型微機控制閉路磁軛探傷機的發貨說明，參照宏旭磁粉探傷機的發貨說明，詳見http://www.jobart.com.cn/wenti/1110.html。
11、其它相關磁粉探傷機系列產品，請查看http://www.jobart.com.cn/cftsj/。
